Time Pilot

Konami, 1982

Kristof Tuts already programmed a fantastic version – Vector Pilot – for the Vectrex but I could not help myself to port the arcade game, too. After all I already had the Vector Pilot overlay and knew that I could get the arcade game to use it. Plus it is always nice to play the actual arcade game: I also have the arcade pcb here (and had it in my universal cab. for quite a while) so am quite fond of the game. All four romset versions were ported but besides the nicer attract in the licensed ones (they show the UFO level in the far future of.. 2001) they all feel and play the same to me.

This was -in principle- a lot of fun and pure joy to port since the Time Pilot game works great vectorized and with this game my vector object engine reached likely its culmination: everything can now not only be cached initially and drawn in a very simple manner (and ultra-fast) but now also more automatic paths are implemented, e.g. for brightness changes and esp. automatic clipping. Before the ‘sprites’ simply never left the screen so the few clipping things were simple and manually done. Much nicer now – just have to create and drop in new vector data plus specify a clipping region and let the engine do its thing. So can spend my time on the actual disassembling, porting and understanding of the arcade hardware.

Well, in principle this is the fun part but the early Konami games are just… awful in that they have an abysmal amount of small security/consistency code checks sprinkled about absolutely everywhere. Pooyan was already bad but this here was definitely worse. Now that would not be a problem for a simple emulation, even a static binary translation, but since I always want to also change the rom address space into a faster representation I had to hunt down every single one of those annoyances. And every single romset has its own checks, awful. Just. Awful. Well, eventually I found them all…

Input

One of the nice things in porting this is also that I am in control of everything so can add/adapt things – and thanks to Jérôme V. who had the idea I have spent the time to implement spinner support for Time Pilot. Which I have to agree is a lot of fun and just feels natural to the game. The spinner data is not just used as a joystick replacement but you can actually rotate faster with it, including on the high score entry page.

So besides the normal digital joystick option of the arcade game two spinner inputs are implemented, both using the usual grey-code encoder: the Atari Driving controller (which needs extra calibration for its fire button) and a Vectrex spinner (both buttons are mapped onto fire). These spinner options also differ in how their data is handed over to Time Pilot: the Atari spinner is twice as fast. This is due to the fact that the Atari one has a huge knob whereas the Vectrex ones I’ve here all use small ones so can be spun fast. So having these two different speeds feels better to me here for the game. During gameplay you can also press 1:/2: on the main controller to rotate and ‘3:’ to pause at any time on controller 1 so that the inputs are in-line with Vector Pilot (these button no. are printed as instructions on the overlay)

Please note: if the five-button controller is chosen as the VecFever menu input it overrides the input options

Vectorization

Tiles

Creating a vector back-end for Time Pilot was straightforward albeit time-consuming: first the font and other characters/tiles had to be vectorized and ‘combined-usage’ figured out. When looking at the gfx1 rom for this data it is obvious that something fancy is going on here software-wise: the characters for the font are all over the place, there is a lot of empty chars and quite a lot of dots in there, too. Plus a lot of chars – 512 of them.

This is due to a game design strategy: the entire playfield’s tile background is only used for either the player shots, the player explosion or the time jump animation. And these are mutually exclusive: when alive and shooting only shots can be shown – so if any text needs to be shown (e.g. the ‘A.D. 19xx’ one) you cannot shoot since these shots are not sprites. Otherwise the ‘Time Pilot’ logo is built out of a bunch of characters – the ‘SPACE’ in the bootleg simply overwriting these chars (pretty badly – they do look like using a different style).

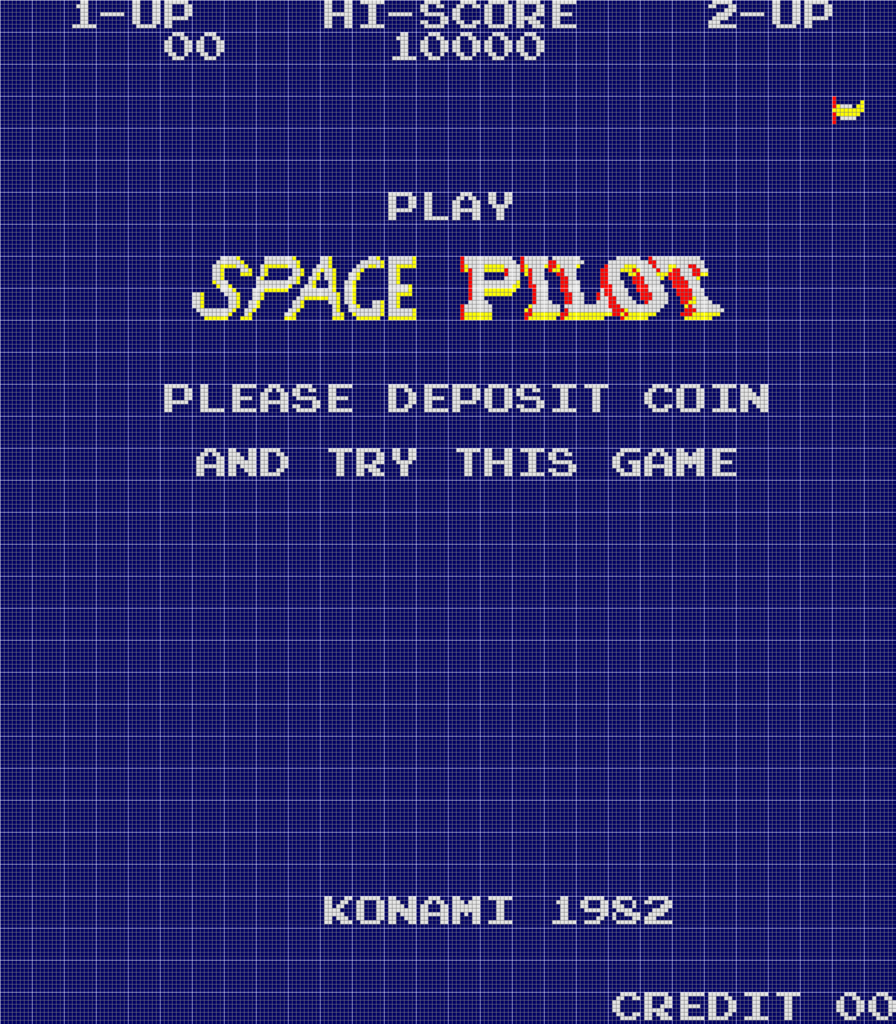

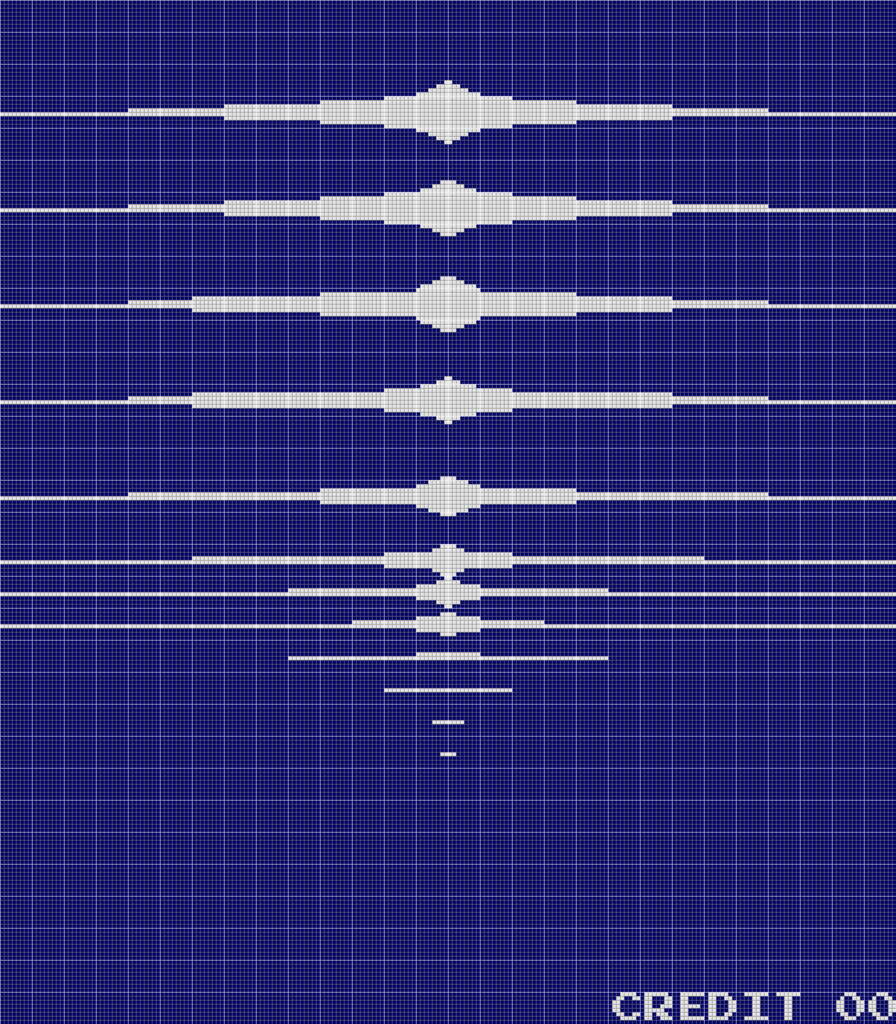

So the first step was to figure out a way to basically convert the shots’ tiles (each shot can be a combination of 2 tiles plus x and y mirrored) into simple, singular objects again and reorder them (plus the player ship) for visual stability. The player explosions are handled similarly. The time jump is actually unique in the backend in that it bypasses the fast, mostly precomputed path and vectorizes the animation for each char per frame. Was just easier to implement and when the animation is shown nothing else is going on anyways.

Sprites

Sprites were more straightforward: there are 256 sprite ids used by Time Pilot so first all these had to be manually vectorized. And then similar to the tiles the combined sprites – where two to four are combined to a bigger object – had to be handled. This was a bit more complex than usual since the game actually both does use a ‘raster-line’ wrap-around feature for combined sprites (the 3-sprites-wide cloud) and does some finicky things to hide two-wide sprites at times: there is no enable/disable flag in hardware, sprites are moved either outside of the visible screen to the side or outside of the clipping area. Ah, yes, and that was the last challenge: there is a clipping area used. Over the upper character lines and the one below the play area no sprites can be displayed. So my sprite engine here precalculates the vectrex data for unclipped sprites and automatically falls back to a version with clipping, if necessary.
